Definición

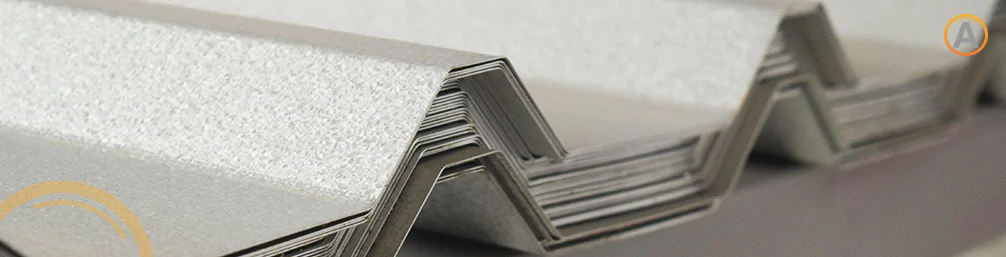

La lámina R-72 calibre 28 es un perfil acanalado de configuración trapezoidal que se destaca por su excelente resistencia estructural y fácil instalación, por lo cual funciona como cubierta de fijación expuesta dentro de una variedad de construcciones, dado a que ademas es una lámina de acero diseñada bajo una serie de estándares de calidad internacionales.
Lámina R72 Calibre 28
- Perfil: Trapezoidal
- Acabados: Pintro, Galvanizado-Zintro, Zintro alum
- Colores: Blanco estándar, blanco ultra, arena estándar, azul rey, azul militar estándar, silver poly, gris humo, rojo janitzio.
- Traslape transversal mínimo: 200 mm
- Calibres: 20 a 32
- Ancho Efectivo: 72.0 cm
- Peralte: 24 mm
Fabricación de la lámina R72 calibre 28
Para la obtención de la lámina R-72 calibre 28 inicialmente se utilizan rollos de acero los cuales se elaboran bajo un proceso de laminado en frío en donde consiguen el espesor deseado para el trabajo que se realizará en la construcción.
Posteriormente, el proceso de acanalado directo de una lámina de acero se lleva a cabo por medio de una máquina laminadora, la cual cuenta con unos rodillos en su interior que están separados entre sí, que se encargan de ir moldeando la lámina hasta que adquiera la forma del perfil deseado. En este caso trapezoidal que distingue a este perfil acanalado.
Especificaciones técnicas de la lámina R72 calibre 28
La lámina R-72 calibre 28 cuenta con un traslape transversal mínimo de 200 mm (7.9”), así como dispone de una pendiente mínima de 10% y su longitud máxima de vertiente es de 20 m. Cabe mencionar que las cubiertas con pendientes menores y/o longitudes mayores quedan sujetas a revisión individual bajo consulta técnica.
En cuanto a dimensiones la lámina R-72 calibre 28 se suministra en un ancho total de 81 cm, un ancho útil de 72 cm, al igual cuenta con un peralte de 2.64 cm. Además, se encuentra en un largo mínimo de 1.20 m (6’) y un largo máximo de 1.83 m (39’ – 4.4”), para el mercado comercial sus largos son de 2.44 m (8’), 3.05 m (10’) y 3.66 m (12’).
La lámina R-72 calibre 28 es un acero que puede encontrarse recubierto a partir de diferentes acabados tales como; galvanizado, pintro y zintroalum
Galvanizado
Este acabo se basa en un recubrimiento de zinc mediante laminación en caliente a una temperatura aproximada de 450º, cuya finalidad es alargar la vida útil del producto. Asimismo, el acero obtiene una barrera de protección contra la oxidación. Se considera uno de los acabados más usuales ya que se pueden encontrar en una variedad de construcciones industriales.
Pintro
Este revestimiento se obtiene a través de pintura a base de poliéster color blanco estándar, aunque es un acabado que se puede fabricar en diferentes colores solo por toneladas. Este terminado que se le da al acero ayuda a suplir las necesidades funcionales y estéticas de las construcciones. A su vez se trata de un recubrimiento que tiene la capacidad de proveer protección contra la corrosión y ambientes húmedos.
Zintroalum
Este acabo consiste en una aleación del zinc y aluminio que combinan sus propiedades para brindarle al acero una gran protección contra la corrosión, así como una excelente reflectividad térmica y un buen soporte ante climas salinos y húmedos por tanto su aplicación es ideal en zonas costeras.
Propiedades mecánicas
Dentro de las propiedades destacables de la lámina R-72 calibre 28 se encuentra su gran utilidad, versatilidad y economía, por lo cual es uno de los productos más utilizados para la construcción de tipo industrial, debido a que dispone de una gran capacidad de carga y un diseño que permite utilizarlo tanto en muros como en techos.
La lámina R-72 calibre 28 también se destaca por su canal antisifón el cual le brinda un elevado nivel de resistencia, además de que drena de manera eficiente la cantidad excesiva de agua que pudiera acumularse por la lluvia, sin afectar la superficie o el acero base con el que es fabricada.
De igual forma, otras de las propiedades de la lámina R-72 es que se considera uno de los materiales económicos y versátiles en cuanto a su empleo. Asimismo, es un perfil acanalado que cuenta con una sencilla instalación por lo que permite reducir los tiempos de construcción, así como el presupuesto de la obra y a su vez tiene la capacidad de cubrir grandes claros.
Usos y aplicaciones
En lo que respecta a sus usos la lámina R-72 calibre 28 es un material adecuado para su uso en la instalación en techos, muros y cubiertas de; almacenes, bodegas industriales, centros comerciales, casetas, espacios recreativos, de uso residencial en los estacionamientos, cocheras, patios, tejabanes, hangares, granjas, graneros, talleres, naves industriales, casetas y en las tiendas departamentales.
Ficha Técnica Lámina R-72 Calibre 28
Sustratos y Recubrimientos
| Producto | Grado |
|---|---|
| Zintro | Acero estructural SS33 Fy= 33ksi mínimo / Acero estructural SS80 Fy=80 ksi mínimo |
| Zintro alum | Acero estructural SS33 Fy= 33ksi mínimo / Acero estructural SS80 Fy=80 ksi mínimo |
| Pintro | Acero estructural SS33 Fy= 33ksi mínimo |
Colores
Blanco estándar, blanco ultra, arena estándar, azul rey, azul militar estándar, silver poly, gris humo y rojo janitzio.
Características del producto
- Traslape transversal mínimo: 200 mm (7.92″)
- Pendiente mínima: 10% longitud máxima de vertiente: 20.0 m
**Las cubiertas con pendientes menores y/o longitudinales mayores quedan sujetas a revisión bajo consulta técnica
Rango dimensional
Disponible en calibres:
- Galvanizada – Zintro: Calibre 20, calibre 22, calibre 24, calibre 26, calibre 28, calibre 30 y calibre 32.
- Pintro: Calibre 22, calibre 24, calibre 26 y calibre 28.
- Zintro Alum: Calibre 24, Calibre 26
- Disponible para el mercado de construcción con una longitud mínima de 1.83 m (6′) y máxima de 12 m (39′ 4.4″)
*Sólo se fabrica bajo consulta técnica.
**Se puede fabricar en longitudes especiales.
Poder cubriente
72.0 cm (28.3")
| Ancho efectivo | |||
| Espesor nominal acero base | Peso | ||
| Calibre | pulg | kg/ml | kg/m² |
| 22* | 0.0299 (0.7595) | 5.71 | 7.93 |
| 24 | 0.0209 (0.5309) | 4.06 | 5.65 |
| 26 | 0.0179 (0.4547) | 3.52 | 4.89 |
| 28 | 0.0149 (0.3785) | 2.97 | 4.13 |
| 30 | 0.0120 (0.3048) | 2.44 | 3.39 |
| 32** | 0.0097 (0.2464) | 2.02 | 2.81 |
*Sólo se fabrica bajo consulta técnica.
**Sólo en grado SS80.
