Definición

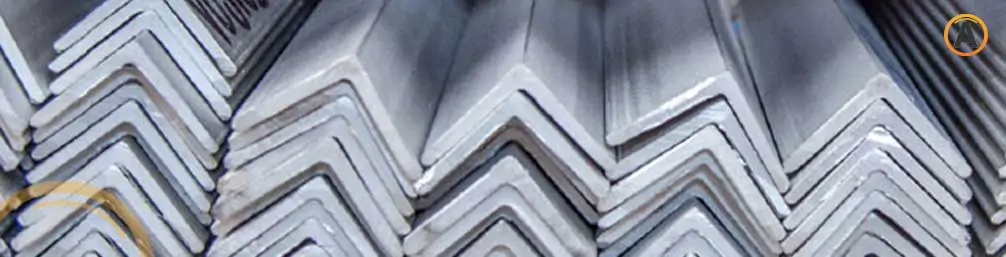

El ángulo de acero es una barra de metal plana doblada en un ángulo de 90 grados a lo largo, lo que le otorga una forma en “L” para que logren una adecuada resistencia en ambas direcciones.
Ángulo de Acero
- Barra de acero con pliegue a 90º.
- Hay presentación en lados iguales y desiguales.
- Fabricado en acero ASTM A-36.
- Se puede fabricar con cubierta galvanizada.
- Medidas desde 6.10 m hasta 12.20 m.
Tipos de ángulo de acero
Existen varios tipos de ángulos de acero y las clasificaciones varían a partir de la forma que tengan o del material con que están hechos. A partir de la primera, se encuentran:
- Ángulo de acero con lados iguales: tienen la misma medida para facilitar el cálculo y planificación de la obra.
- Ángulo de acero con lados desiguales: permiten una distribución diferente de fuerza en cada extremo.
En cuanto al material con que están hechos, se pueden clasificar en los siguientes tipos de ángulo:
- Ángulo de acero al carbono: este es el tipo más común de todos y tiene gran resistencia.
- Ángulo de acero inoxidable: es capaz de soportar altos niveles de corrosión y tiene un tiempo de vida útil muy largo.
- Ángulo de acero galvanizado: le otorga propiedades como mayor resistencia a cualquier tipo de agente externo y a la corrosión.
Especificaciones técnicas del ángulo de acero
Dentro de las especificaciones técnicas del ángulo de acero podemos encontrar varios datos. Uno importante es que está fabricado con acero de grado ASTM A-36 de alta resistencia que le otorga durabilidad mayor en comparación a otros materiales.
Asimismo, los diferentes tipos de ángulos cuentan con medidas específicas y que varían de acuerdo a las necesidades de la construcción. Cabe mencionar que entre más grueso sea el ángulo más peso puede soportar, formando parte de la estructura integral.
Medidas del ángulo de acero
El ángulo de acero se puede encontrar en varias medidas estándar que te presentamos a continuación:
| Espesor y Dimensiones | Peso | ||||
| Pulg | mm | ||||
| Espesor (k) | Ancho (bf) | Espesor (k | Ancho (bf) | kg/m | lb/pie |
| cal.12 (0.109″) x | 1 | 2.77 x | 25.40 | 1.04 | 0.70 |
| cal.12 (0.109″) x | 1 1/4 | 2.77 x | 31.75 | 1.32 | 0.89 |
| cal.12 (0.109 “) x | 1 1/2 | 2.77 x | 38.10 | 1.59 | 1.07 |
| 1/8 x | 3/4 | 3.18x | 19.05 | 0.88 | 0.59 |
| 3.18 x | 25.40 | 1.19 | 0.80 | ||
| 1 1/4 | 3.18 x | 31.75 | 1.50 | 1.01 | |
| 1 1/2 | 3.18 x | 38.10 | 1.83 | 1.2 | |
| 3.18 x | 50.80 | 2.46 | 1.65 | ||
| 5/32 x | 1 1/2 | 3.96 x | 38 | 2.25 | 1.5 |
| 2 | 3.96 x | 50.80 | 3.04 | 2.04 | |
| 3/16 x | 1 | 4.76 x | 25.40 | 1.73 | 1.16 |
| 4.76 x | 31.75 | 2.20 | 1.48 | ||
| 4.76 x | 38.10 | 2.68 | 1.80 | ||
| 4.76 x | 50.80 | 3.63 | 2.44 | ||
| 4.76 x | 63.50 | 4.57 | 3.07 | ||
| 4.76 x | 76.20 | 5.52 | 3.71 | ||
| 6.35 x | 25.40 | 2.22 | 1.49 | ||
| 6.35 x | 31.75 | 2.86 | 1.92 | ||
| 6.35 x | 38.10 | 3.48 | 2.34 | ||
| 6.35 x | 50.80 | 4.75 | 3.19 | ||
| 6.35 x | 63.50 | 6.10 | 4.10 | ||
| 6.35 x | 76.20 | 7.29 | 4.90 | ||
| 6.35 x | 88.90 | 8.63 | 5.80 | ||
| 6.35 x | 101.60 | 9.82 | 6.60 | ||
| 7.94 x | 50.80 | 5.83 | 3.92 | ||
| 7.94 x | 63.50 | 7.44 | 5.00 | ||
| 7.94 x | 76.20 | 9.08 | 6.10 | ||
| 7.94 x | 88.90 | 10.71 | 7.20 | ||
| 7.94 x | 101.60 | 12.20 | 8.20 | ||
| 7.94 x | 127 | 15.30 | 10.30 | ||
| 9.53 x | 50.80 | 6.99 | 4.70 | ||
| 9.53 x | 63.50 | 8.78 | 5.90 | ||
| 9.53 x | 76.20 | 10.71 | 7.20 | ||
| 9.53 x | 101.60 | 14.58 | 9.80 | ||
| 9.53 x | 127 | 18.30 | 12.30 | ||
| 9.53 x | 152.40 | 22.17 | 14.90 | ||
| 11.1 x | 102 | 16.80 | 11.30 | ||
| 11.1 x | 127 | 21.30 | 14.30 | ||
| 11.1 x | 152 | 25.60 | 17.20 | ||
| 12.70 x | 76.20 | 13.99 | 9.40 | ||
| 12.70 x | 101.60 | 19.05 | 12.80 | ||
| 12.70 x | 127 | 24.11 | 16.20 | ||
| 12.70 x | 152.40 | 29.17 | 19.60 | ||
| 12.70 x | 203 | 39.30 | 26.40 | ||
| 15.88 x | 101.60 | 23.36 | 15.70 | ||
| 15.88 x | 152.40 | 36.01 | 24.20 | ||
| 15.88 x | 203.20 | 48.66 | 32.70 | ||
| 19.05 x | 127 | 35.12 | 23.60 | ||
| 19.05 x | 152.40 | 42.71 | 28.70 | ||
| 19.05 x | 203.20 | 57.89 | 38.90 | ||
| 22.23 x | 152 | 49.26 | 33.10 | ||
| 22.23 x | 203 | 66.97 | 45 | ||
| 25.40 x | 152.40 | 55.66 | 37.40 | ||
| 25.40 x | 203 | 75.90 | 51 | ||
| 28.56 | 203 | 84.68 | 56.90 | ||
| Espesor y Dimensiones | Peso | ||||
| Pulg | mm | ||||
| Espesor (k) | Ancho (bf) | Espesor (k) | Ancho (bf) | kg/m | lb/pie |
| 4.76 | 76.2 x 50.8 | 4.57 | 3.07 | ||
| 6.35 | 76.2 x50.8 | 6.70 | 4.50 | ||
| 6.35 | 101.6 x76.2 | 8.63 | 5.80 | ||
| 6.35 | 127 x 88.9 | 10.42 | 7 | ||
| 7.90 | 101.6 x 76.2 | 10.70 | 7.20 | ||
| 9.53 | 127 x 88.9 | 15.48 | 10.40 | ||
| 9.53 | 152.4 x 101.6 | 18.30 | 12.30 | ||
| 12.70 | 152.4 x 101.6 | 24.11 | 16.20 | ||
| Producto | Grado |
|---|---|
| Ángulo | ASTM-A-36 |
Usos y aplicaciones del ángulo de acero
La resistencia del ángulo de acero es una característica que le permite emplearse en múltiples aplicaciones, dentro de los usos más destacados se encuentran en primer lugar, su implementación como pieza auxiliar de elementos como la viga de soporte en una construcción tanto pesada como liviana. También sirve para reparaciones inmobiliarias y es posible utilizarlo como parte de aditamentos especiales, entre ellos: ventanas, puertas, marcos, soportes de cama, mesas.
Por otro lado, los usos del ángulo comercial son extensos y sirve en distintos sectores, cada uno de ellos puede aprovechar al ángulo de acero de diversas formas, algunos son: aeroespacial, arquitectónica, construcción (Industrial o Doméstica), química, alimentos, petrolera, entre otros.
