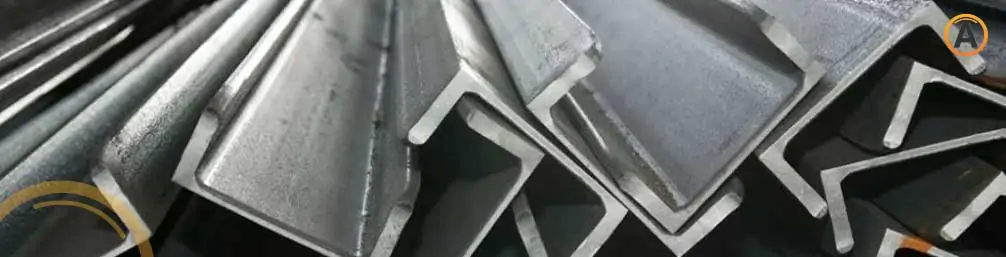

Definición
El canal CPS, también llamado canal U, es un material que no actúa solo, sin embargo ofrece soporte y solidez a otros recursos al tener la posibilidad de ser losas o trabes. Este se utiliza al costado de columnas para lo cual después se convertirá en un piso preeminente o un techo que tendrá que proporcionar de refugio al inmueble.
La zona de la obra no es el uso exclusivo para este material de acero, estos van más allá y se le puede encontrar en el área de transporte o para servir en la construcción de materiales que brindan exactitud dimensional, así como conceder resistencia.

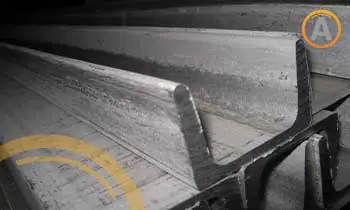

Canal CPS
- Componente de acero que ofrece soporte y solidez donde sea colocado.
- Este tipo de perfil se fabrica por laminado en caliente.
- Se le conoce como canal U, esto es gracias a su sección de perfil.
- Se fabrica con acero A-36 con regulaciones AST-A-6/A6M-07.
- Capacidad de soporte a losas de concreto y conformar bases estructurales.

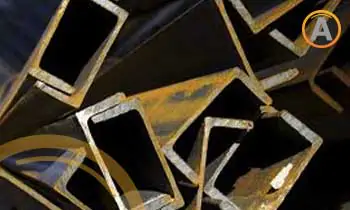

Composición del canal CPS
El canal CPS tiene una característica forma curva, elaborada por medio de un proceso donde la viga CPS se cruza por un perfilado constante del acero denominado roll forming. Además, posee gran resistencia debido a su proceso de construcción de laminado en caliente, pero al mismo tiempo posee una elevada capacidad de ser dúctil.
Lleva un recubrimiento defensor galvanizado, producido con acero A-36 que cumple con las regulaciones de las normas ASTM A-6/A6M-07. Esto asegura un estándar de calidad estructural avalado por la regulación y denominación por dichas reglas, una de las máximas autoridades referente a calidad de acero se trata.
El canal CPS se aplica para hacer marcos, casetas, cobertizos, salas, cubiertas, fachadas de inmuebles prefabricados y naves industriales. Por dichos motivos, los sectores de la obra industrial tienen la posibilidad de favorecerse de este perfil de acero estructural.
Capacidades mecánicas del canal CPS
Este material tiene la gran capacidad para tolerar losas de concreto y conformar la base estructural de los gigantes inmuebles, es un elemento de construcción que puede resistir el peso combinado de un suelo producido con partes de acero que fue revestido por concreto y hormigón.
El perfil CPS tiene la versatilidad para ser ocupado durante diversas instancias y sitios en una obra, podría ser una pieza sustancial al comenzar con los cimientos de una obra, o podría ser el complemento perfecto que ayuda a que no ocurran percances graves.
Como parte de las ventajas que tiene laborar con canal U se encuentran:
- Tiempos de creación más rápidos.
- Peso ligero.
- Ayuda a tolerar sismos.
- Se utiliza mucho en inmuebles elevados.
- Posibilita la ampliación o remodelación de obras.
Dimensiones del canal CPS
El canal CPS cuenta con distintas dimensiones que lo hacen versátil para una gran cantidad de proyectos. A continuación está la tabla con cada una de las medidas que tiene este material, así como su peso y espesor:
| Peralte | Peso | Patín (ancho) | Patín (espesor) | Alma | |||||
| pulg | mm | Kg/m | lb/pie | pulg | mm | pulg | mm | pulg | mm |
| a | b | c | d | ||||||
| 3 | 76.2 | 5.21 | 3.50 | 1.41 | 35.81 | 0.25 | 6.45 | 0.13 | 3.18 |
| 6.10 | 4.10 | 1.41 | 35.81 | 0.27 | 6.93 | 0.17 | 4.32 | ||
| 4 | 101.6 | 6.70 | 4.50 | 1.58 | 40.23 | 0.22 | 5.6 | 0.17 | 4.42 |
| 8.04 | 5.40 | 1.58 | 40.23 | 0.3 | 7.52 | 0.18 | 4.67 | ||
| 5 | 127.0 | 9.97 | 6.70 | 1.75 | 44.5 | 0.32 | 8.13 | 0.19 | 4.83 |
| 13.39 | 9.00 | 1.89 | 47.88 | 0.32 | 8.13 | 0.33 | 8.26 | ||
| 6 | 152.4 | 12.20 | 8.20 | 1.92 | 48.77 | 0.34 | 8.71 | 0.2 | 5.08 |
| 15.63 | 10.50 | 2.03 | 51.66 | 0.34 | 8.71 | 0.31 | 7.98 | ||
| 19.35 | 13.00 | 2.16 | 54.79 | 0.34 | 8.71 | 0.44 | 11.1 | ||
| 8 | 203.2 | 17.11 | 11.50 | 2.26 | 57.4 | 0.39 | 9.91 | 0.22 | 5.59 |
| 20.46 | 13.75 | 2.34 | 59.51 | 0.39 | 9.91 | 0.3 | 7.7 | ||
| 27.90 | 18.75 | 2.53 | 64.19 | 0.39 | 9.91 | 0.49 | 12.37 | ||
| 10 | 254.0 | 22.77 | 15.30 | 2.6 | 65 | 0.44 | 11.1 | 0.24 | 6.1 |
| 29.76 | 20.00 | 2,74 | 69.8 | 0.44 | 11.1 | 0.38 | 9.67 | ||
| 37.20 | 25.00 | 2.89 | 73.3 | 0.44 | 11.1 | 0.53 | 13.36 | ||
| 44.64 | 30.00 | 3.03 | 76 | 0.44 | 11.1 | 0.67 | 17.09 | ||
| 12 | 304.8 | 30.80 | 20.70 | 2.94 | 74.3 | 0.5 | 12.7 | 0.28 | 7.16 |
| 37.20 | 25.00 | 3.05 | 77.4 | 0.5 | 12.7 | 0.39 | 9.83 | ||
| 44.64 | 30.00 | 3.17 | 80.6 | 0.5 | 12.7 | 0.51 | 12.95 | ||
| 15 | 381.0 | 50.60 | 34.00 | 3.37 | 85.7 | 0.65 | 16.5 | 0.39 | 10 |
| 59.53 | 40.00 | 3.5 | 88.9 | 0.65 | 16.5 | 0.51 | 13 | ||
| 74.41 | 50.00 | 3.7 | 94 | 0.65 | 16.5 | 0.71 | 18 | ||
*Sólo se fabrica bajo consulta técnica.
